医用气体工程管道用材的选型与计算方法

在医用气体工程中，管道用材的计算并非简单地测量长度后直接采购，而是一个结合系统设计、材料规格、施工损耗及规范要求的综合计算过程，其目的在于准确确定所需管材、管件、辅材的数量与规格，确保施工顺利进行，控制工程成本，并保障系统安全可靠。

管道用材计算的第一步是依据医用气体工程的设计图纸，明确各气体系统（如氧气、负压吸引、压缩空气、笑气、二氧化碳等）的管道走向、分支布局和终端位置。通过图纸中的平面图、系统图和轴测图，逐段测量并统计各类管径的直管长度。由于实际安装中存在墙体厚度、设备避让、吊顶空间限制等因素，需在理论长度基础上预留适当余量，通常建议增加3%～5%的施工损耗系数。

管件的计算是用材统计的重要组成部分。管道系统中大量使用弯头、三通、变径接头、活接头、法兰、堵头等连接件。应根据管道走向的变化点、分支点、设备接口等位置，逐一统计各类管件的数量。例如，每90度转弯需一个弯头，每一分支需一个三通，每一段可拆卸检修段需配置活接头。对于负压吸引系统，还需在每层设置排污三通及排污阀。为应对现场可能的调整，通常在总数量上增加5%左右的备用量。

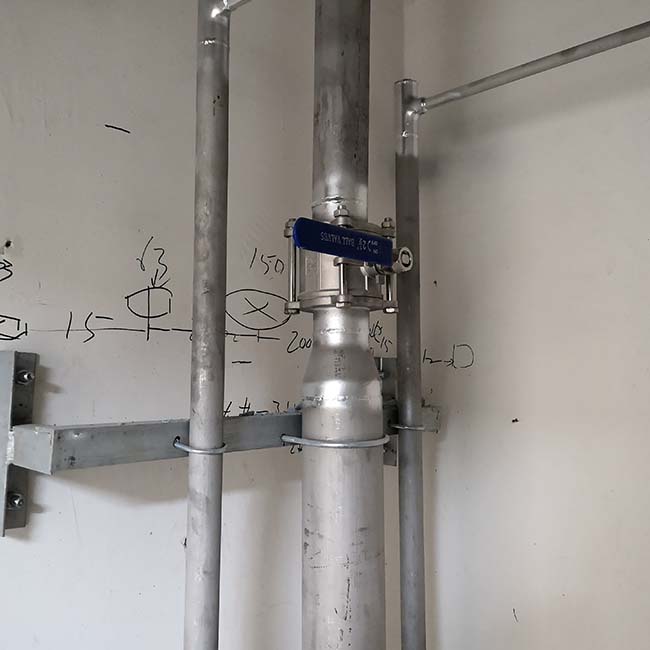

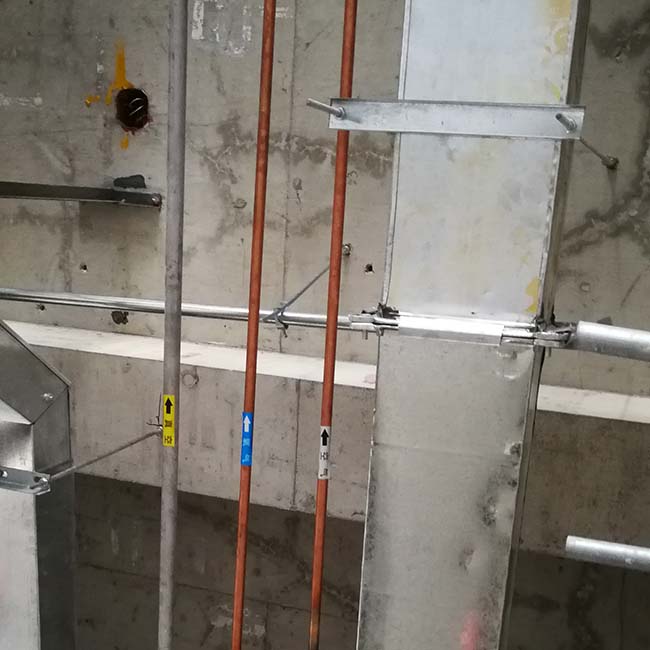

管道支吊架的材料也需纳入计算范围。根据规范要求，医用气体管道需设置牢固的支承系统，防止振动、位移或下垂。支吊架间距根据管径和材质确定（如铜管DN15～DN25间距一般为1.5～2米）。需计算角钢、槽钢、吊杆、抱箍等支吊架主材及紧固件如膨胀螺栓、螺母的数量。

此外，还需考虑专用辅材的用量，如铜焊用的银焊环或磷铜焊料、不锈钢管用的氩弧焊丝、管道标识环、保温材料（寒冷地区室外管道）、接地材料等。

所有材料需按气体种类分类统计，因不同气体对材质有严格要求。例如，氧气管道必须采用脱脂无氧铜管或不锈钢管，严禁使用镀锌管；负压吸引系统可采用镀锌钢管或不锈钢管，但需防腐处理。

医用气体管道用材的计算是一项细致、系统的工作，需结合设计图纸、施工规范和现场实际，做到精确统计、合理预留，确保材料供应及时、匹配，为工程质量和进度提供有力保障。
