医用气体工程图纸设计工作

医用气体工程图纸设计是整个气体系统建设过程中的核心环节，其设计质量直接影响系统的安全性、稳定性和后期施工的可行性。在进行医用气体工程图纸设计时，应严格遵循《医用气体管道系统技术规范》（GB 50751-2012）等相关国家标准，并结合医院实际使用需求和建筑结构特点，进行全面、系统、科学的设计。

在设计前期，设计师需充分了解医院的功能布局、用气点分布及各类气体的使用要求。例如，氧气、负压吸引、压缩空气、笑气等不同气体的供应方式、压力参数和使用区域各不相同，需分别设计独立的管道系统，并确保各系统之间不会发生交叉污染或误接。同时，还需与建筑设计单位密切配合，合理规划气体管道走向、设备安装位置及穿墙预留孔洞，避免后期施工中出现冲突。

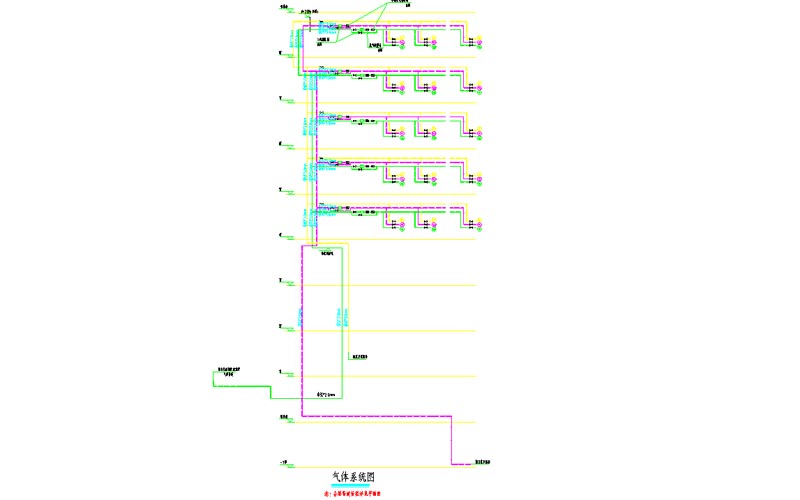

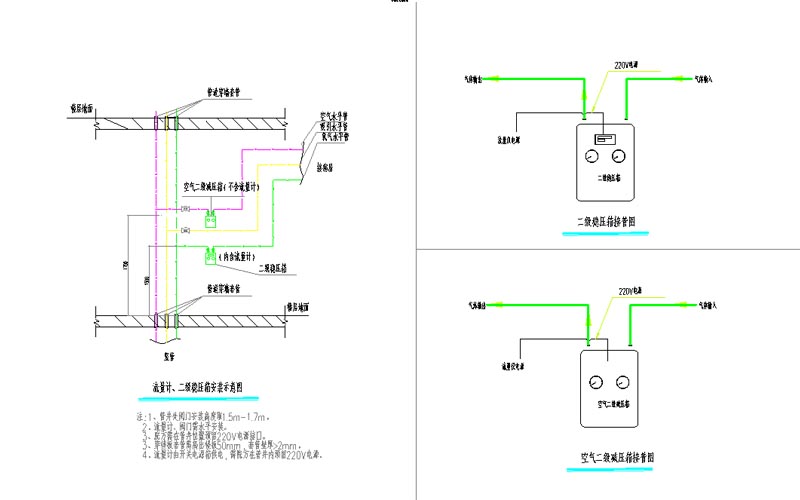

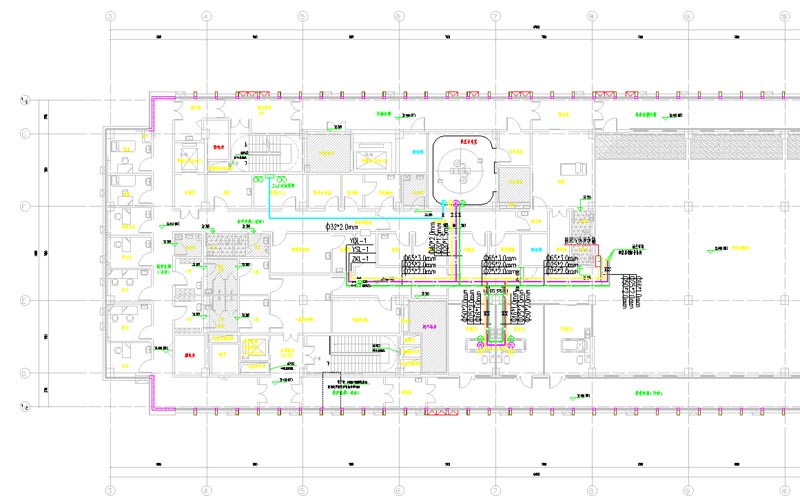

图纸内容应包括系统原理图、平面布置图、立管图、节点详图以及材料清单和设备参数说明。系统原理图用于表达气体流向、控制元件配置及安全保护措施；平面布置图则明确各楼层气体终端的位置、管道走向及支吊架设置；立管图展示垂直主管的布置情况；节点详图则对关键部位如阀门组、汇流排、减压装置等进行详细标注，以确保施工准确无误。

在气体管道选材方面，设计图纸应明确规定采用符合国家标准的金属管道，如不锈钢管或铜管，确保其耐腐蚀、密封性好、使用寿命长。同时，管道连接方式、保温措施、支架间距等也应在图纸中予以明确标注，以指导施工单位规范操作。

医用气体系统涉及多个安全控制点，如压力调节、超压保护、泄漏报警等，因此在图纸设计中必须体现相应的安全装置配置，如安全阀、压力表、止回阀等，并标明其安装位置和规格型号，确保系统运行的安全性。

图纸设计完成后，应组织相关专业人员进行会审，确认设计方案的合理性与可实施性，并根据审核意见进行必要的修改和完善。设计文件应统一归档，作为后期施工、验收及维护管理的重要依据。

综上所述，医用气体工程图纸设计是一项专业性强、技术要求高的工作，必须由具备相应资质的设计单位承担，并严格遵守国家规范与医院实际需求，为后续施工和系统运行提供坚实保障。
